30 X 108 Kunci Rantai Tipe Datar Untuk Rantai Tautan Bulat

Konektor dirancang dan dibuat sesuai aturan dan spesifikasi DIN 22258-1 & MT/T99-1997 & PN-G-46705, dengan baja paduan tinggi untuk memenuhi sifat mekanik penuh.

Kirim permintaan

perkenalan produk

Konektor dirancang dan dibuat sesuai aturan dan spesifikasi DIN 22258-1 & MT/T99-1997 & PN-G-46705, dengan baja paduan tinggi untuk memenuhi sifat mekanik penuh.

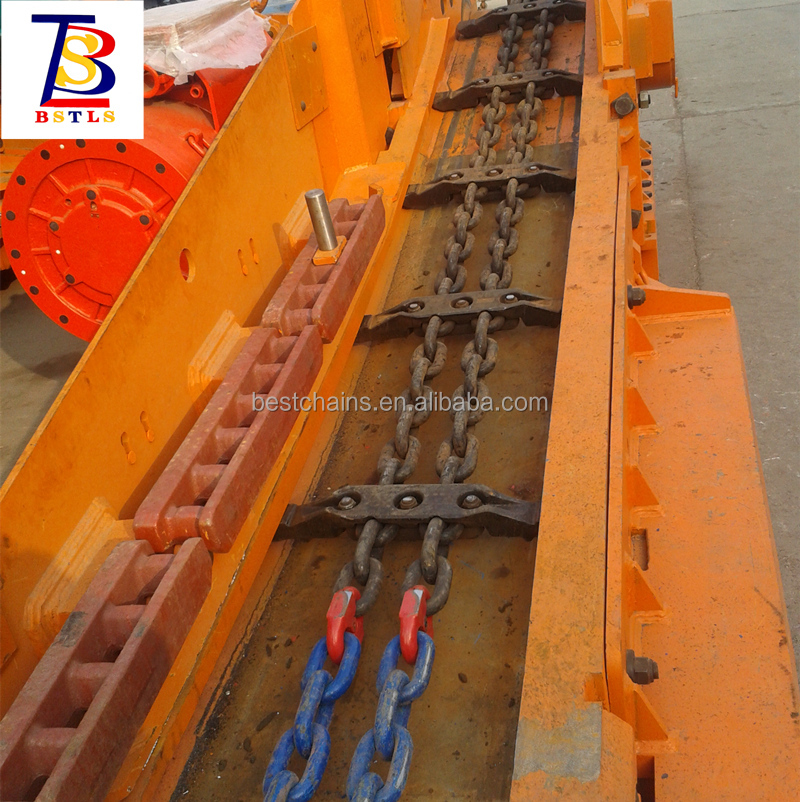

Konektor Tipe Datar digunakan untuk menghubungkan rantai penghubung bulat DIN 22252 dalam posisi vertikal dan horizontal dan rantai lainnya dalam aplikasi konveyor / elevasi.

DIN22258 Konektor rantai tipe datar:

Bahan Rantai: 20CrMnTi

Standar produksi: DIN22258

Kelas rantai: Kelas C, yang sama dengan Rantai penambangan Kelas C

Faktor keamanan: 4 kali faktor keamanan.

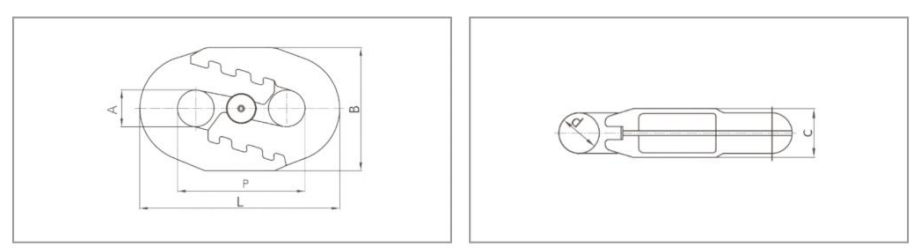

Spesifikasi Konektor Cahin Tipe Datar Standar DIN22258:

Ukuran d x p	d (mm)	p (mm)	L Maks.	A min.	B Maks.	C Maks.	Bobot (kg)	min. kekuatan putus (MBF) (kN)	Ketahanan lelah per DIN 22258
22x86	22±0.7	86±0.9	132	24	85	27	1.4	600	40000
26x92	26±0.8	92±0.9	146	28	97	33	2.1	870
30x108	30±0.9	108±1.1	170	32	109	36	3.0	1200
34x126	34±1.0	126±1.3	196	36	121	41	4.3	1450
38x137	38±1.1	137±1.4	215	40	134	46	5.7	1900
42x146	42±1.3	146±1.5	232	44	150	51	8.1	2200
42x152	42±1.3	152±1.5	238	44	150	51	8.1	2200
catatan: ukuran lain tersedia atas pertanyaan. angkatan kerja menjadi 70 persen dari MBF. kekuatan pengujian menjadi 85 persen dari MBF.
